Módulos de expansão de E/S Analógico

Módulos de expansão
de E/S Analógico

Infinitas possibilidades

Usando o RevPi AIO o sistema industrial é expandido com 4 entradas analógicas, 2 saídas analógicas e 2 canais RTD. Assim como todos os módulos de E/S, o RevPi AIO possui um conector de E/S de 28 pinos na frente. Entradas, Saídas e canais RTD são isolados galvanicamente entre si e do circuito lógico. O RevPi AIO está protegido contra interferências de acordo com os requisitos da EN61131-2 e pode ser operado a partir de -30 ° C a 55 ° C de temperatura ambiente.

Entradas Analógicas

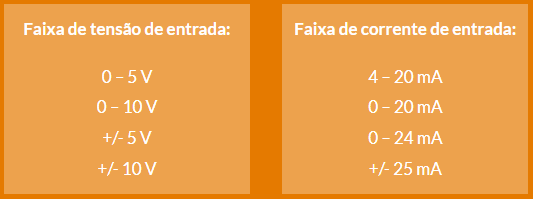

O RevPi AIO possui 4 entradas analógicas, equipadas com DAC de 24 bits para conexão de sensores analógicos, seja um sensor de nível ou de proximidade. Os limites de entrada suportados para tensão e corrente são:Duas portas Ethernet permitem que o dispositivo seja integrado simultaneamente na rede de automação e na rede de TI para transmitir dados de maquinário, por exemplo, da fábrica para a nuvem ou a um sistema de TI superior.

Saídas Analógicas

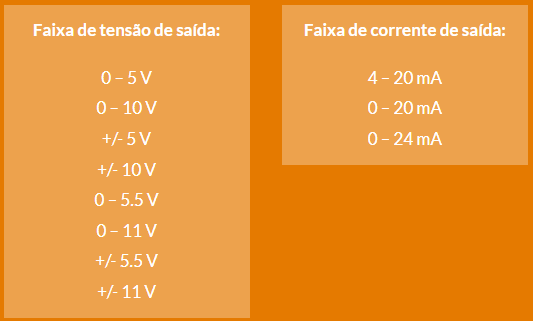

O RevPi AIO possui 2 saídas analógicas com resolução de 16 bits para conectar atuadores analógicos. Faixas de saída suportadas para tensão e corrente:

Canais RTD

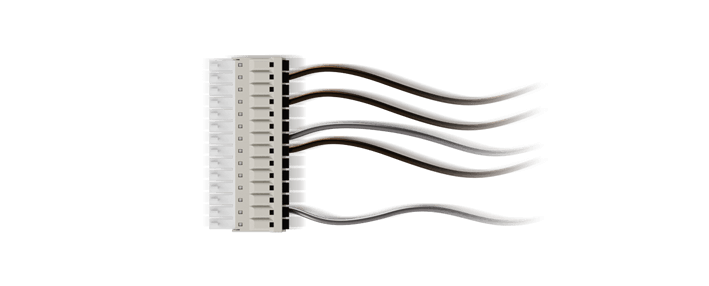

Além de 4 canais de entrada analógica, o RevPi AIO também possui 2 canais de entrada RTD separados. As duas entradas RTD permitem que temperaturas sejam medidas com precisão no intervalo entre -165 ° C a + 600 ° C em passos de 0,5° C usando sensores RTD comuns, como as sondas Pt100 / Pt1000. As sondas podem ser conectadas diretamente ao módulo com 2, 3 ou 4 cabos.
